Bij deze workshop maak je de aller- allereenvoudigste versie van een zelfgemaakt Blink prinsessen led circuit. Kan je dat zelf? Deze wordt echt gaaf!

Deze versie van het circuit is zo ontworpen dat je bijna geen onderdelen nodig hebt. Zo eenvoudig, dat het een aanraak-licht-piano is geworden. We noemen dit het tiptoets blink circuit.

Dit tiptoets blink circuit kan je bij Junior IOT in meerdere uitvoeringsvormen maken:

• • Als breadboard oefening
  • Zelf solderen met de batterijhouder en gewone ledjes
  • Solderen met een PCB
  • Een printplaatje zelf etsen en dan verder afmaken
  • En er komen vast nog een micro-versie en een chip-nano versie!

Op deze pagina lees je eerst hoe je op het breadboard ontdekt hoe de onderdelen samen werken, en daarna zie je hoe je het werkje als een product in elkaar soldeert.

Blink circuit, aanraak versie op het breadboard

Verzamel deze spulletjes:

• • 3x transistor BC547C
  • 1x RGB led
  • Breadboard
  • Breadboard voeding
  • Jumperwires in vrolijke kleuren

Is dat alles?

(de verdere instructies volgen snel)

Blink circuit, aanraak versie solderen

Verzamel deze spulletjes:

• • 3x transistor BC547C
  • 1x RGB led
  • 1x Batterij
  • 1x Batterijhouder

Is dat alles?

(de verdere instructies volgen snel)

En verder?

Nu weet je hoe her circuit werkt. Als je wilt zien hoe je daarna een echt product kunt ontwerpen, lees dan verder op: https://junioriot.nl/blink-circuit-zelf-etsen/

Impressies

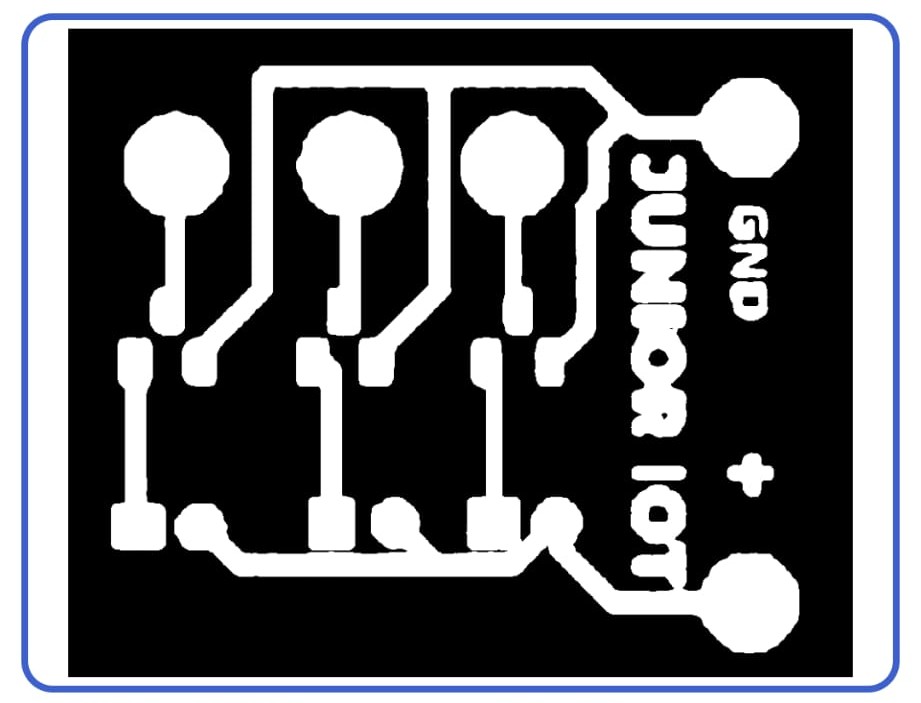

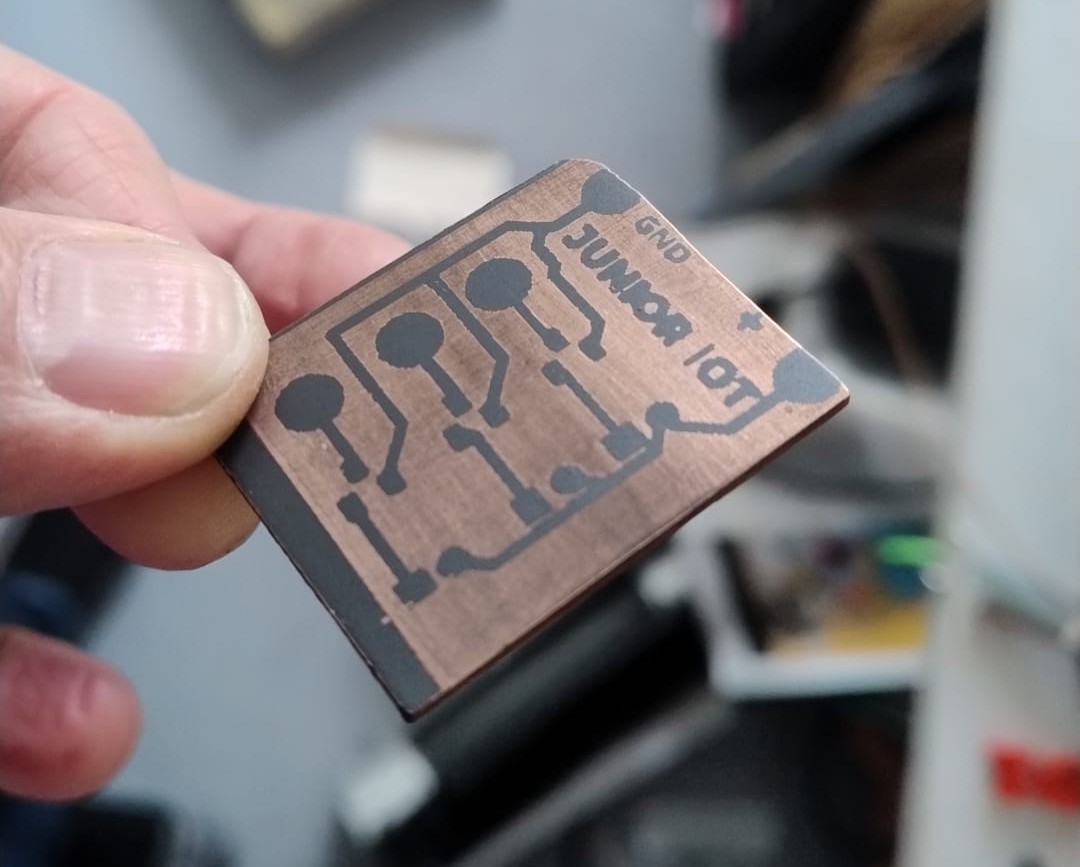

Duco gebruikt onderstaand ontwerp om de workshop te ontwikkelen waarbij je zelf je eigen printplaatje maakt. Ook dit belooft heel mooi te worden!
