Wir löten nicht auf die Batterie: Link

Baue deine eigene RGB-Lichtorgel. Nach deiner ersten Lötübung bist du bereit, auch diese Übung zu machen.

Probieren

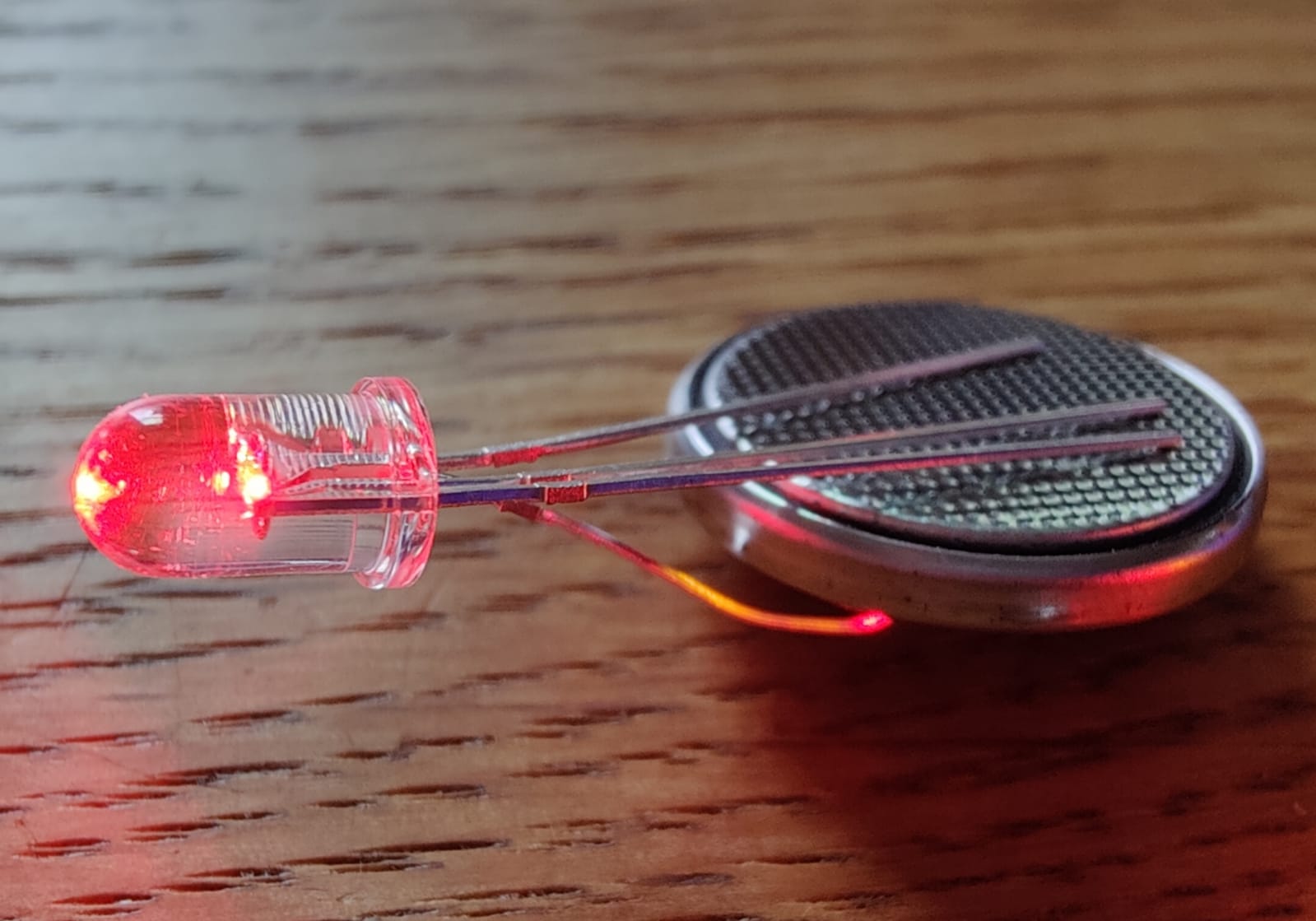

Eine RGB-LED ist wie eine normale LED, nur hat die RGB-LED mehr Beinchen und mehr Farben. Versuch mal, das längste Beinchen ein kleines Stück zur Seite zu biegen, damit du eine Batterie zwischen dieses lange Beinchen und die drei anderen Beinchen schieben kannst. Kommt Licht heraus, oder musst du die Batterie noch umdrehen?

Zusammen löten

Wir arbeiten mit einer Batterie in einem Batteriehalter. Das längste Beinchen der RGB-LED lötest du an das mittlere Beinchen vom Batteriehalter.

Dann hast du noch drei lose Beinchen an der LED. Das sind die drei Farb-Beinchen. An jedes Beinchen lötest du das mittlere Beinchen eines Schalters. Du kannst statt Schaltern auch Druckknöpfe benutzen.

Manche Schüler kommen ins Grübeln.
Experimentieren ist Teil von ‘Research & Development’

Bei dieser Übung wirst du viel ausprobieren und entdecken. Die meisten Schüler haben dabei sehr viel Spaß.

Das seitliche Beinchen der Schalter lötest du an die seitlichen Beinchen des Batteriehalters. Du wirst merken, dass du zwei Schalter an ein seitliches Beinchen befestigen musst. Es hilft, die langen Beinchen der LED zu biegen, damit die Schalter an ihren Platz kommen. Dies ist das Schema:

Die ersten Schritte sind vielleicht ein bisschen schwierig.

Aber meistens klappt es schon.

Schau mal, ob es funktioniert. Kannst du jede Farbe an- und ausschalten? Vielleicht hilft es, die Batterie umzudrehen.

Du hast jetzt eine LED gebaut, bei der du die Farben Rot, Grün und Blau einzeln einschalten kannst. RGB steht für Rot, Grün und Blau!

Mit einer guten Batterie kannst du diese Farben auch mischen. Welche Farbe ergibt sich aus Blau und Grün zusammen?

Das passiert genauso auch in einem Pixel eines Fernsehers. Du hast jetzt einen Fernseher aus nur einem Pixel gebaut!

Sobald du die RGB-Lichtorgel fertig hast, darfst du sie mit nach Hause nehmen.

Live Bericht von unseren super Löt-Schülern

Was kannst du jetzt noch machen?

Normalerweise arbeitest du nach dieser Übung mit den RGB-LEDs weiter an einer Schaltung auf einer Leiterplatte: https://junioriot.nl/de-schaltkreis-auf-pcb/

Du kannst das Schema der RGB-Übung auch in TinkerCad nachzeichnen. Du siehst, dass wir in TinkerCad einen Widerstand benötigen, um die LED zu schützen.

Du musst jetzt nicht mit TinkerCad weitermachen. Wenn du es trotzdem einmal ausprobieren möchtest, lies weiter auf: https://junioriot.nl/circuits-in-tinkercad/
