Bij deze workshop kijken de leerlingen met een microscoop naar kleine ledjes. De leds kennen ze al van de Junior IOT soldeeroefeningen. Vooral de prinsessen ledjes (blink leds) en de RGB leds blijken heel speciaal.

We gebruiken de digitale Junior IOT microscoop uit deze set: https://shop.junioriot.nl/shop/ecom-244-1-chips-in-leds-werkset-16-werkplekken-junior-iot-a8-1193

Met de microscoop maken we een ontdekkingstocht om te ontdekken wat daar allemaal in zit. Misschien proberen we ook een mini lichtje aan te zetten.

Dit weet je al:

In de Junior IOT workshops hebben we al eerder gewerkt met leds en batterijen. Een led geeft licht. De buitenkant lijkt wel gemaakt van plastic. De meeste ledjes hebben twee pootjes. Je kunt ze aanzetten met een batterij. Soms moet je ze dan even omdraaien.

Dan hebben we ook de RGB led, dat is die doorzichtige met vier pootjes. Sommigen van jullie hebben deze al gebruikt. Het langste pootje gaat aan de ene kant van de batterij, en de andere drie pootjes zijn dan voor rood, groen en blauw.

De prinsessen led heeft twee pootjes, en geeft toch verschillende kleuren. Daar zit vast iets ingewikkelds in om de kleuren te wisselen. In deze workshop ontdekken we hoe dat eruit ziet!

Het werkblad

Bij deze workshop is het leuk om de Junior IOT werkbladen te gebruiken. Je legt de spullen op het werkblad. Daarna kan je het blad niet meer omdraaien. Om toch te kijken wat er op de achterkant staat kan je ook op de plaatjes hieronder klikken.



Heel kleine ledjes

Ontdek
Zoek apparaten die licht geven: Link

Voor deze workshop hebben we hele kleine ledjes meegenomen. Die werken eigenlijk hetzelfde als de ledjes die je eerder hebt gebruikt. We kunnen deze makkelijk met de microscoop bekijken. In deze workshop hebben we verschillende soorten door elkaar gedaan. Deze zijn kleiner dan 2 millimeter.

De microscoop

We gebruiken in deze workshop een USB microscoop. Deze moet je eerst op je computer aansluiten om het beeld te kunnen bekijken.

Tip
Hoe maak je een microscoop foto: Link

• Steek de USB stekker van de microscoop in je computer.
• Druk op de ‘Windows’ toets, type ‘cam’, en open de camera viewer.
• Klik in het scherm rechts boven op een pijltjes knop om de camera van de microscoop te zien.

De Junior IOT microscoop standaard

De standaard gebruik je om kleine dingen te kunnen onderzoeken. In het plaatje hieronder zie je een paar nummertjes. Die horen bij deze uitleg:

1. Het dingetje dat je wilt onderzoeken leg je op het onderzoeks plekje.
2. Met de gekleurde draaiknop breng je de microscoop dichterbij of verder weg. Dit heet ‘Zoom’. De middenstand is goed om mee te beginnen. Dat is ongeveer 3 centimeter vanaf het dingetje dat je wilt bekijken.
–> Verder zorgt ervoor dat je meer ziet
–> Dichterbij krijg je een grotere afbeelding.
3. Met ‘Lock’ zorg je ervoor dat de hoogte niet meer verandert.
4. Met de klimmende draaiknop op de microscoop zorg je dat het beeld scherper wordt. Dit heet ‘Focus’.

Nu weet je hoe je deze microscoop kunt gebruiken.

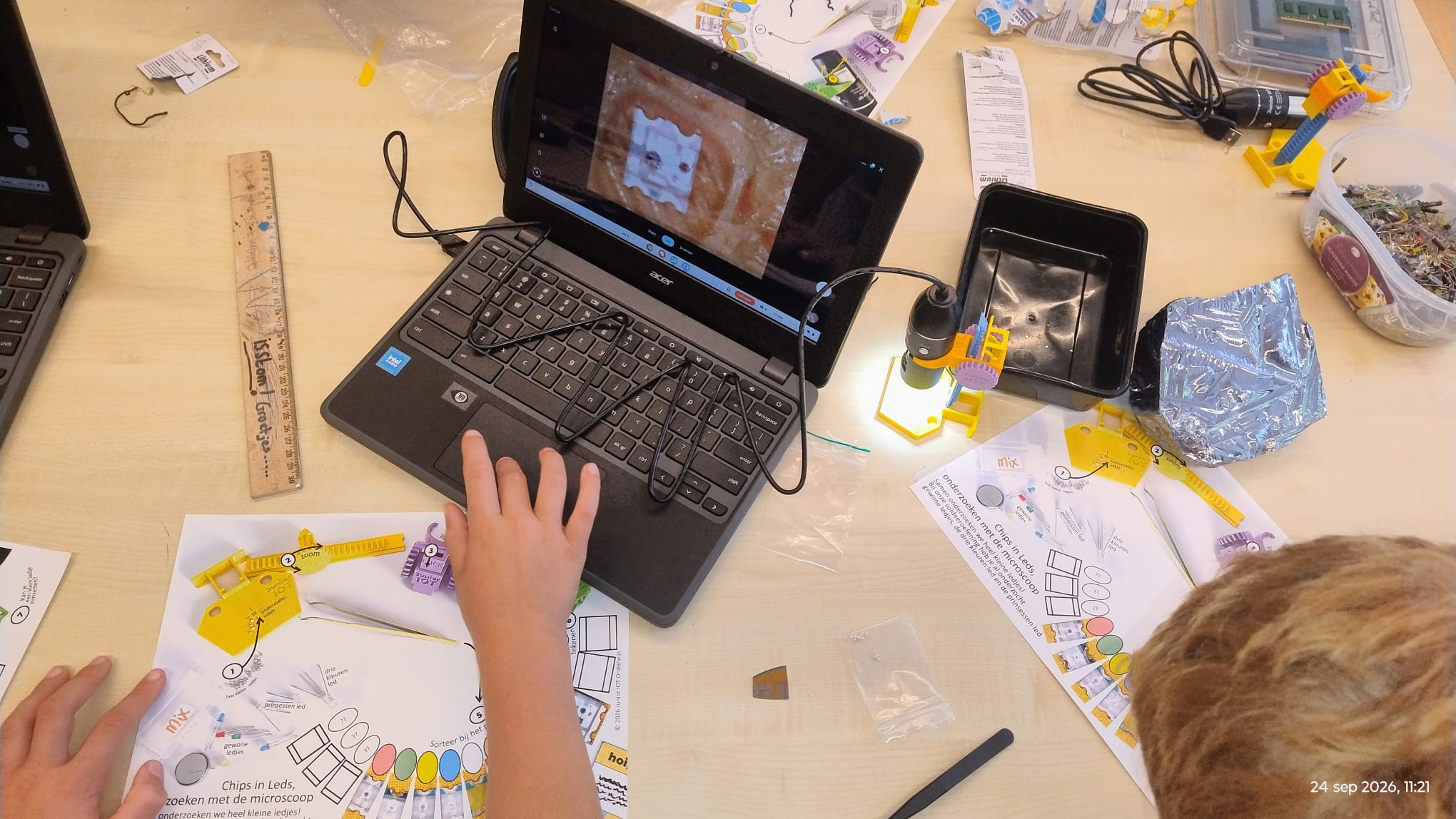

Ledjes onderzoeken en sorteren

Zo, nu kan je iets onderzoeken. We hebben voor elke werkplek verschillende ledjes verzameld.

• Je werkt hierbij op het werkblad. Zorg dat je deze niet verschuift.
• Pak het bakje ledjes ‘Mix’.
• Bekijk elk ledje.
• Leg het ledje op het werkblad bij het bijpassende plaatje.

De ronde ‘parkeerplekjes’ bij de plaatjes hebben meestal de kleur van het ledje: Rood, groen, geel, blauw, wit, RGB, een prinsessen led met snelle mix kleuren en een prinsessen led met een rustigere blink.

Zelf tekenen wat je ziet

Bij sommige ledjes is er nog geen plaatje.

• Voor elk ledje zonder plaatje maak je een tekeningetje.
• Ga voorzichtig door met sorteren.

Je ontdekt dat je best voorzichtig wilt werken om de dingetjes niet door elkaar te gooien.

Wat de leerlingen ontdekken

Op deze film kijk je mee met wat de leerlingen ontdekken tijdens deze workshop.

Leerlingen onderzoeken Chips in Leds, op Daltonschool de Vindplaats

Extra: Nieuwe woorden bij deze workshop

Ontdek
Wat is de betekenis van deze woorden: Link

Welke onderdelen horen bij deze woorden? Kijk maar eens of je ze in het plaatje hierboven ziet zitten.

• Chip
• Bonding Wires
• Packaging, dit is het doorzichtige plastic waar alles in zit
• Halfgeleider circuit, wat op de chip is gemaakt om de blink te laten werken
• Wafer, grote schijf die in stukjes is gezaagd voor de chips en de ‘licht blokjes’

Extra: Een led aanzetten

Extra
Hoe je een SMD led aanzet: Link

Deze extra opdracht hoef je niet te doen. Maar het is wel leuk!

Een gewone led kunnen we makkelijk met een batterij aanzetten. Soms draai je de batterij om.

Extra: Drukwerk onderzoeken

Extra
Je kunt ook het Junior IOT kaartje onderzoeken: Link

Met de microscoop kan je ontdekken hoe dingen in elkaar zitten. Vooral het papier met afbeeldingen zijn interessant om te onderzoeken. Hoe zijn de afbeeldingen op het papier gemaakt?

En verder?

En verder?
Waarmee kan je na deze workshop verder: Link

Na deze workshop hebben we nog veel interessante uitdagingen. Lukt het jou om ook een meerkleuren led aan te zetten? Kan je een WS2812 NeoPixel led programmeren? Kunnen we onder een extra sterke microscoop de letters vinden op de chip in de prinsessen led? Kunnen we zelf een circuit maken op een halfgeleider chip? Ik ben benieuwd hoe ver we komen.
