Dit is extra informatie bij: https://junioriot.nl/stoplicht/
De workshop is bedoeld om deelnemers lekker even zelf de details te laten uitzoeken. Maar soms heb je even wat extra ondersteuning nodig. Hieronder geven we wat meer toelichting.
Gaatjes: 4 mm
Hoogte: niet meer dan 8 cm
Tip: platte achterkant
Maak je eigen unieke ontwerp
De uitleg:
De gaatjes in het stoplicht: 4 mm
De leds die je gebruikt zijn 3 mm in diameter. Maar er zit een extra randje omheen. Het stoplicht werkt goed als de gaatjes getekend zijn als 4 mm. Kies voor 4,1 mm als je de ledjes wat meer ruimte wilt geven.
Soms wordt gekozen om de kop 5 mm dik te maken. Dan kunnen de ledjes er mooi doorheen.
Ontdek in TinkerCad het verschil tussen mm en cm.
Extra mooi: Het is super strak om zelf op te meten hoe groot je onderdelen zijn. Maak je ook een montage opening voor een schakelaar? Waar bewaar je de batterijhouder?
Hoogte: 8 cm
Het is fijn als je de stoplichten kunt printen. Daarvoor maak je ze niet te groot. Een hoogte van 7 of 8 cm is prima, en kleiner is fijner.
Print het liefst zonder support
Het is een mooie oefening om je ontwerp zo te maken dat deze zonder support kan worden geprint. De Prusa 3D printer krijgt verrassend veel voor elkaar zonder support. Een klein rafel randje is niet erg, en is misschien zelfs een beetje stoer.
Platte achterkant om liggend te printen

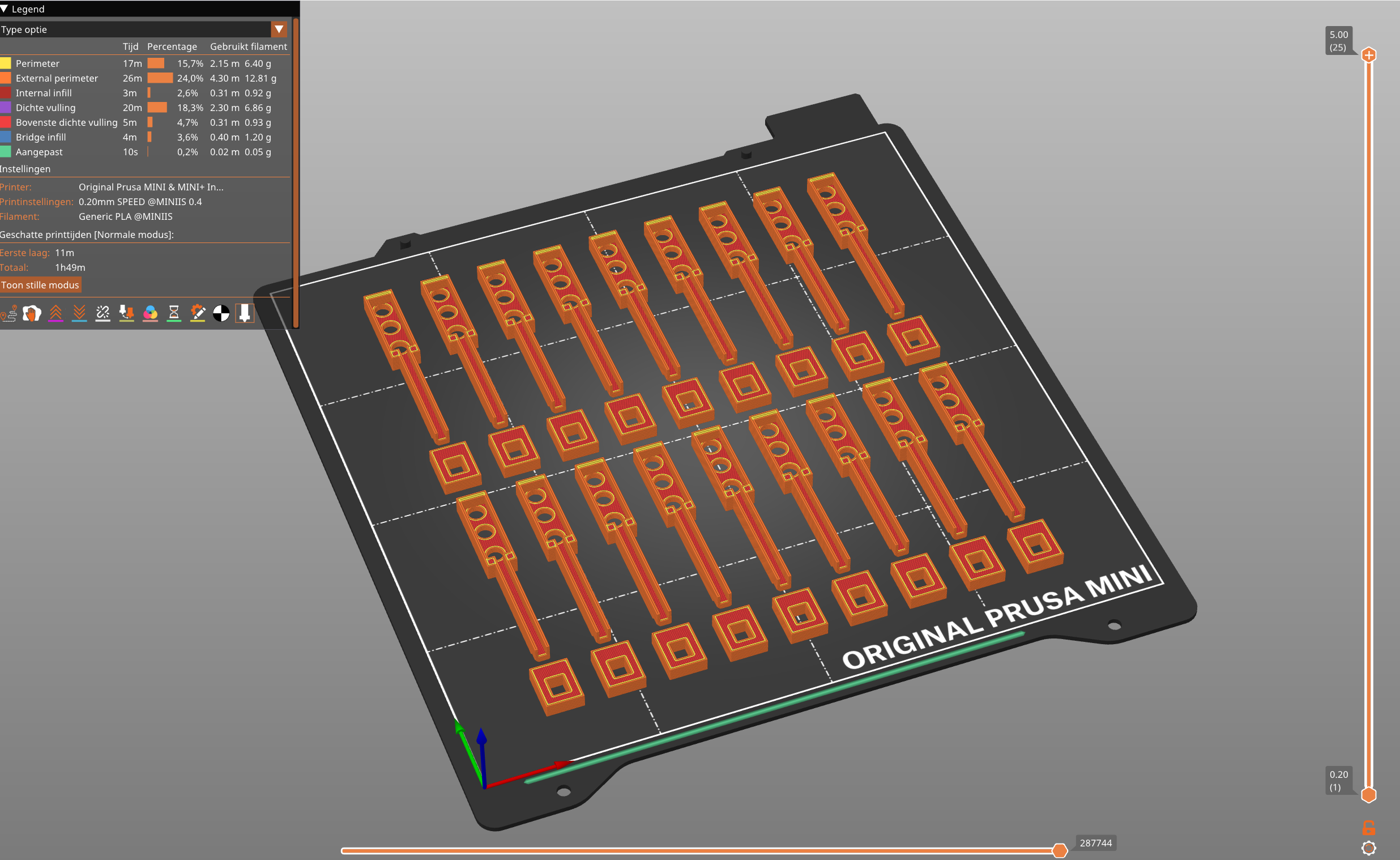

De print van de stoplicht wordt makkelijker, sterker en mooier als ze op de achterkant liggen tijdens het printen. Diegene die de print regelt kan/mag in de Prusa Slicer een plakje van het ontwerp afhalen om makkelijker plat te printen.
Check: Printbaar?
Een mislukte print is vaal wel lekker leerzaam. Toch helpt het een paar tips te lezen.
Kijk altijd zelf even of je ontwerp makkelijk printbaar is. Onderdelen die zonder verbinding boven elkaar zweven, dat wordt een rommeltje. Ligt je ontwerp lekker stevig op het bed? Kan je misschien zelfs zonder support printen?
Hoe minder plastic je gebruikt, hoe sneller je print klaar is. Maar het hoeft niet dunner dan 1 mm.
Maak je eigen unieke ontwerp
Bij deze workshop mag je jouw technische creativiteit de ruimte geven. Sommige ontwerpen hebben een luikje waar de techniek zooi achter zit. Andere ontwerpen volgen een zelf gekozen thema.
